Rozwiązanie AHU
Rozwiązanie AHU (ang. Air Handling Unit – centrala wentylacyjna) to kanałowy system nawilżania powietrza zintegrowany z instalacją wentylacyjną, dodający do strumienia powietrza odparowaną wodę w formie mgiełki.
Ten rodzaj systemu nawilżania powietrza jest najczęściej stosowany w budynkach komercyjnych, takich jak biurowce, muzea, teatry, szpitale itp., w których kontrola wilgotności powietrza jest kluczowa zarówno dla zdrowia ludzi, jak i ochrony materiałów i sprzętu.
![](/Admin/Public/GetImage.ashx?Width=640&Height=544&Crop=5&DoNotUpscale=True&FillCanvas=False&Image=/Files/Images/Airtec2020/03-Products/3-2-Airtec-Duct-systems-AHU-3.jpg&)
![](/Admin/Public/GetImage.ashx?Width=640&Height=544&Crop=5&DoNotUpscale=True&FillCanvas=False&Image=/Files/Images/Airtec2020/03-Products/3-2-Airtec-Duct-systems-AHU-2.jpg&)
![](/Admin/Public/GetImage.ashx?Width=1920&Height=845&Crop=5&DoNotUpscale=True&FillCanvas=False&Image=/Files/Images/Airtec2020/03-Products/3-2-Airtec-System-AHU.jpg&)

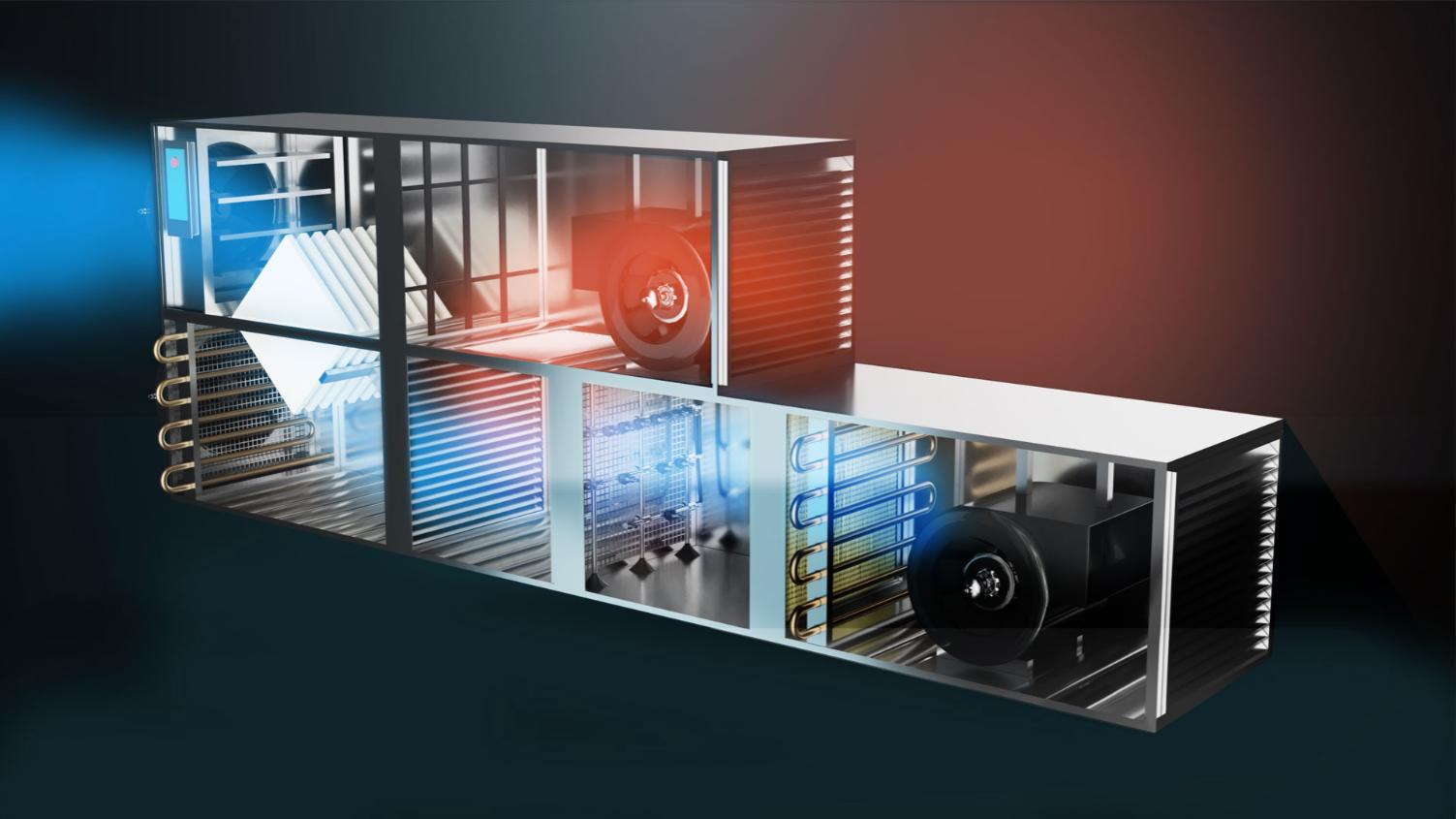

Działanie kanałowego systemu nawilżania powietrza opiera się na dodawaniu mgiełki wodnej do strumienia powietrza w kanale powietrznym. Sercem systemu jest sama centrala wentylacyjna, na powyższej ilustracji widoczna na środku dolnej części instalacji. Schemat przedstawiający zasadę działania tego rozwiązania można znaleźć poniżej.
![](/Admin/Public/GetImage.ashx?Width=640&Height=544&Crop=5&DoNotUpscale=True&FillCanvas=False&Image=/Files/Images/Airtec2020/03-Products/3-3-AHU-Airtec-Duct-Diagram-IMG.jpg&)

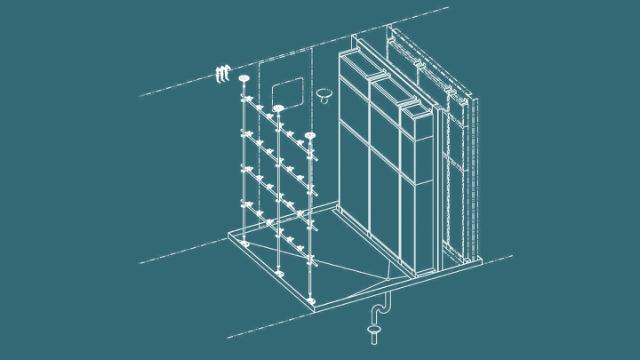

Na powyższym schemacie przedstawiono główną część systemu kanałowego – centralę wentylacyjną. Po lewej stronie do komory, z odpowiedniej odległości, wprowadzana jest mgiełka wodna. Przekładki oddzielające po prawej stronie uniemożliwiają kroplom wody przedostanie się do kanału powietrznego – przedostaje się wyłącznie mgiełka. Na dole widoczna jest rurka drenażowa odprowadzająca nadmiar wody z instalacji. Cała instalacja jest zabezpieczona przed korozją, higieniczna i łatwa w serwisowaniu.
![](/Admin/Public/GetImage.ashx?Width=640&Height=544&Crop=5&DoNotUpscale=True&FillCanvas=False&Image=/Files/Images/Airtec2020/03-Products/3-3-AHU-Airtec-Duct-Diagram-IMG-02.png&)

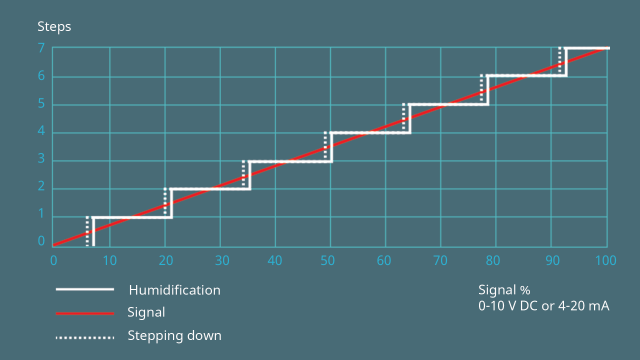

Mechanizm kontroli zastosowany w centrali wentylacyjnej zapewnia uruchamianie dysz rozpylających parami, dzięki czemu podawanie wody można regulować stopniowo.
Podstawy systemu
Produkty AHU od firmy Airtec® działają w oparciu o sterowanie modulowane.
Stworzyliśmy rozwiązanie sterowania modulowanego, które nieustannie podaje regulowany strumień wody w celu ograniczania strat wody i wahań wilgotności.
Sterowana w sposób modulowany pompa rozpyla cząsteczki wody, a separator skroplin skutecznie i precyzyjnie pilnuje, aby do strumienia powietrza była w stanie przedostać się wyłącznie para wodna.
Cały system generuje minimalną ilość ścieków, nie korzysta z recyrkulacji wody i zużywa niewielką ilość energii.
Odległość od dyszy do separatora może wynosić mniej niż metr, dzięki czemu cała konstrukcja jest bardzo kompaktowa.
Cechy
-
Odległość odparowywania może wynosić zaledwie 600 mm od dyszy do filtra.
-
Niskie zużycie energii (od 2,1 W na litr wody).
-
Wydajność od 12 do 1200 l/godz.
-
1 jednostka sterująca może obsługiwać do 3 central wentylacyjnych (AHU).
-
Strumień wody sterowany metodą modulowaną (PID).
-
Standard Ethernet/Modbus.
-
Hybrydowe rozwiązanie: dysza rozpylająca + filtr odparowywania.
Uwaga: W przypadku kanałowych instalacji nawilżania powietrza zawsze nalegamy na instalację filtra odwróconej osmozy (RO) w celu ograniczenia ryzyka rozwoju bakterii Legionella – tutaj możesz przeczytać o ocenie ryzyka.
