Jak interpretować wykres IX/HX?
Wykres Molliera, zwany również wykresem IX/HX jest jednym z najbardziej przydatnych narzędzi do projektowania systemu nawilżania powietrza.
Wykres Molliera służy do obliczania ilości wody, którą należy dodać, aby uzyskać pożądany efekt chłodzenia lub poziom wilgotności w pomieszczeniu.

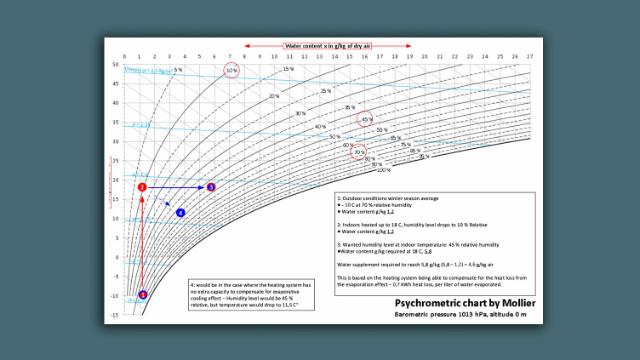

Przykład zastosowania wykresu Molliera
Krok 1
W tym przykładzie użyjemy warunków zimowych: -10°C, 70% wilgotności względnej (RH).
Z wykresu możemy odczytać, że zawartość wody w tych warunkach wynosi 1,2 g/kg (woda/powietrze).
Krok 2
W pomieszczeniu za pomocą ogrzewania uzyskano temperaturę 20°C.
Krzywa na wykresie wskazuje, że w tej temperaturze poziom wilgotności w pomieszczeniu spadnie poniżej 10% wilgotności względnej powietrza.
Krok 3
Chcemy osiągnąć wilgotność względną na poziomie 45%.
Z wykresu możemy się dowiedzieć, że wymagana zawartość wody wynosi 5,8 g/kg (woda/powietrze).
Oznacza to, że musimy dodać 4,6 g/kg (ponieważ mamy już 1,2 g/kg).
Chłodzenie adiabatyczne
Uwzględniając jednak również efekt adiabatyczny, dodanie takiej ilości wody spowodowałoby wychłodzenie pomieszczenia – temperatura spadłaby z 20°C do ok. 13°C (krok 4). Przyjmuje się, że 1 litr odparowanej wody będzie powodował efekt chłodzenia na poziomie 700 W.
Jeżeli chcemy utrzymać obecną temperaturę panującą w pomieszczeniu, musimy dodać ciepło, które zrekompensuje ten efekt chłodzenia.
